Multi turn potentiometer 3006 type KLS4-3006 All Products in Cermet potentiometers

Multi turn potentiometer 3006 type


  Product Images
Multi turn potentiometer 3006 type


  Product Information

Multiturn-turn Cermet Potentiometer With 3006 Type

Electrical Characteristics
Standard Resistance Range: 10Ω ~ 2MΩ
Resistance Tolerance: ± 10%
Terminal Resistance: ≤ 2Ω Max.
Contact resistance variation: CRV ≤ 3% R or 3Ω Max.
Insulation Resistance: R1 ≥ 1GΩ
Withstand Voltage:
101.3kPa 600V, 8.5kPa 350V
Wiper Current Max.: 100mA
Electrical Travel: 22±2 turns nom

Environment Characteristics
Power Rating (315 volts max.): +70°C   0.75W, +125°C   0W
Temperature Range: -55°C ~ +125°C
Temperature Coefficient: ± 250ppm/°C; ± 100ppm/°C
Temperature Variation: △R ≤ ± 1% R, △(Uab / Uac) ≤ ± 1%
Vibration: 390m/s2, 4000 times △R ≤ ± 1% R
Collision: 10 ~ 500Hz, 0.75mm, or 98m/s2, 6h, △R≤ ±1% R
Climate Category: △R≤3% R, R1≥100MΩ
Electrical Endurance at 70 ℃: 0.75W, 1000h, △R≤ ± 3% R
Mechanical Endurance: 200cycles, △R≤ ±3% R
Steady Damp-Heat: △R≤ ± 3% R, R1 ≥ 100MΩ

Physical Characteristics
Total mechanical travel: 22±2 turns nom
Staring torque: ≤35mN.m
Standard packaging: 25pcs/tube

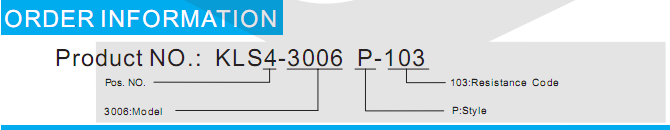

Picture Part No. PDF Description Order Qty. Time Order
KLS4-3006P-100Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 10Ω.
KLS4-3006P-101Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 100Ω.
KLS4-3006P-102Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 1000Ω.
KLS4-3006P-103Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 10000Ω.
KLS4-3006P-104Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 100000Ω.
KLS4-3006P-105Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 1000000Ω.
KLS4-3006P-152Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 1500Ω.
KLS4-3006P-153Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 15000Ω.
KLS4-3006P-200Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 20Ω.
KLS4-3006P-201Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 200Ω.
KLS4-3006P-202Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 2000Ω.
KLS4-3006P-203Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 20000Ω.
KLS4-3006P-204Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 200000Ω.
KLS4-3006P-221Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 220Ω.
KLS4-3006P-222Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 2200Ω.
KLS4-3006P-223Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 22000Ω.
KLS4-3006P-224Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 220000Ω.
KLS4-3006P-253Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 25000Ω.
KLS4-3006P-254Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 250000Ω.
KLS4-3006P-303Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 30000Ω.
KLS4-3006P-331Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 330Ω.
KLS4-3006P-332Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 3300Ω.
KLS4-3006P-333Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 33000Ω.
KLS4-3006P-334Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 330000Ω.
KLS4-3006P-471Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 470Ω.
KLS4-3006P-472Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 4700Ω.
KLS4-3006P-473Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 47000Ω.
KLS4-3006P-474Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 470000Ω.
KLS4-3006P-500Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 50Ω.
KLS4-3006P-501Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 500Ω.
KLS4-3006P-502Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 5000Ω.
KLS4-3006P-503Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 50000Ω.
KLS4-3006P-504Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 500000Ω.
KLS4-3006P-681Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 680Ω.
KLS4-3006P-682Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 6800Ω.
KLS4-3006P-683Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 68000Ω.
KLS4-3006P-684Multiturn Turn Cermet Potentiometer, 3006P Type,Resistance Tolerance ±10%,Resistance 680000Ω.
